一、概 述

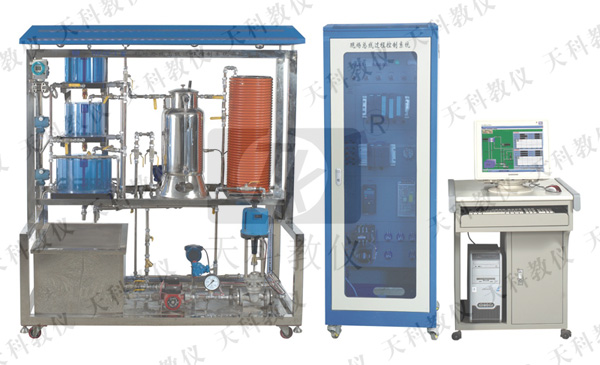

“TKFCS-1型现场总线过程控制系统实验装置”是从高校自动化相关专业教学实验的需求出发，采用代表自动化行业技术潮流的现场总线技术，开发出来的进行通讯和远程控制的网络化和数字化实验装置。
“TKFCS-1型现场总线过程控制系统实验装置”由现场总线控制系统和对象系统组成。该对象系统与“TKJ-2型高级过程控制对象系统实验装置”基本相同，不同之处在于下水箱的压力变送器采用SIEMENS带PROFIBUS-PA通讯接口的压力变压器（SIEMENS带PROFIBUS-PA通讯协议的压力传感器通过总线供电，不需要另外接工作电源）。
1．总线控制系统硬件
除电气部分给各种工作部件提供电源外，还有下列主要部件：
(1)SIEMENS 315-2DP CPU一个（含MMC卡）
(2)DP/PA Coupler耦合器一个
(3)8路模拟量输入模块SM331模块两个
(4)4路模拟量输出模块SM332模块一个
(5)变频器一个
(6)DP通讯线和DP接头若干
(7)通讯处理器CP5611卡一张
2．现场总线控制系统软件
二、系统特点
能完整体现现场过程变量数字化采集。实现从过程变量的现场采集到上位监控的全数字化传输。
